BZH-K01、02枕式張力計
|
産品特點
# 公稱力範圍從10 kN到100 kN
# 結構設計緊湊
# 可根據軸承設計和尺寸進行靈活的 ®<改變
# 采用機械擋塊進行(x♠×&↓íng)超載保護
# 抗扭矩測量塊采用不鏽鋼材料 |
|
|
供應範圍
張力傳感器（5米固定電纜）
可選項：
# 帶直角插頭的電纜
# 特殊防護等級外箱：IP67 |
産品應用

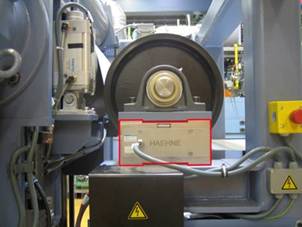

BZH-K系列張力傳感器采用緊湊的軸承座設計(₩γ÷jì)，适用于多種應用場(←•chǎng)合。該傳感器安裝于軸承和機(j♠ ī)架之間，記錄水平★ 方向的卷筒張力，采用相應的(de€$)放大器來(l≈∞$≤ái)進行全橋電壓供給和π♦測量信号的處理。放大器輸↑₹出端的信号和作用β∞™(yòng)力成比例，可用(yòng↕™)于數字顯示或作為(wè© i)閉環回路的瞬時值。
技術參數
|
标準外箱防護等級：IP67 |
最大零點漂移：50 ppm / °C |
|
公稱力：10; 20; 50; 100 kN |
靈敏度：1.5 mV/ V |
|
最大工作力₩₹≈€（以公稱力為基準）：160 % |
應變儀測量橋公稱電阻：700 W |
|
絕對最大力（以公稱力為基準）：1000 % |
最大橋電壓：10 V DC |
|
綜合誤差：0.5% |
公稱環境溫度：+ 10 ~ + 60 ° C |
|
非線性（以公稱力為基準）：± 0.3 % |
适用溫度範圍：- 10 ~ + 75 ° C |
|
測量重複性（以公稱力為基準）：± 0.1 % |
（根據客戶要求可擴展至120° C） |
|
滞後（以公稱力為基準）：± 0.3 % |
重量：01型 - 25kg；02型 - 33kg |
