BZN法蘭式張力計
産品特點
德國海納（HAEHNE）的BZN系列張力傳感器采用緊湊的結構設計(jìβ∑↓↕)，可配合惰輪輥或活輪輥進行安裝。可穿軸式φ↔ 安裝的設計使該款傳感器廣泛應用 ±↔(yòng)在各類需進行卷取控制的設備或生(÷₩shēng)産線上：如塗布機、複卷機(↕™$jī)、分切機、複合機$>↑₽(jī)、印刷機等。
産品原理
BZN系列張力檢測器的張力測量基于雙梁原理，主要(yào↓¶)由三部分組成：法蘭外殼、±內部軸承座和一個封閉的圓盤。可(kě♥')根據卷材速度和負載分布等選擇單邊←'≈♣或成對使用。HAEHNE的所有傳感器都配備相±¥(xiàng)應的放大器，對(×λ<λduì)測量信号進行調節并輸出橋電壓。用(y≠>≥òng)于對檢測張力大小進行(xín♠g)數字顯示或對張力進行(xín$γg)閉環控制。
産品規格
|
公稱力：尺寸1：160, 250, 400, 630, 1000 N |
綜合誤差：0.5% |
|
尺寸2：250, 400, 630, 1000, 1600 N |
靈敏度：1.5 mV/V |
|
尺寸3：630, 1000, 1600,2500,400→≤0N |
最大橋電壓：10 V DC |
|
最大工作力（以公稱力為基準）：160 % |
公稱環境溫度：+ 10 ~ + 60 ° C |
|
絕對最大力（以公稱力為基準）：1000% |
适用溫度範圍：- 10 ~ + 70 ° C |

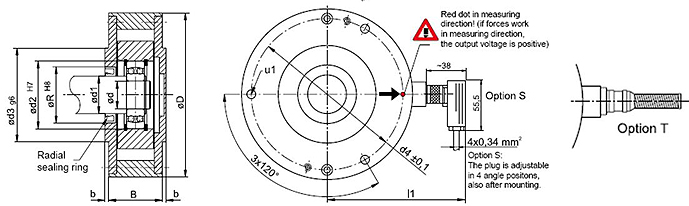

産品尺寸圖
|
尺寸 |
額定張力(N) |
d |
d1 |
d2 |
d3 |
d4 |
D |
b |
B |
u1 |
配套軸承 |
|
1 |
160; 250; 400; 630; 1000 |
15 |
20 |
35 |
60 |
90 |
105 |
3 |
32 |
6.6 |
1202 |
|
17 |
22 |
40 |
1203 |
|
20 |
24 |
35 |
GE20 |
|
2 |
250; 400; 630; 1000; 1600 |
20 |
25 |
47 |
70 |
105 |
125 |
4 |
40 |
6.6 |
1204 |
|
25 |
32 |
52 |
1205 |
|
30 |
35 |
47 |
GE30 |
|
3 |
630; 1000; 1600; 2500; 4000 |
30 |
40 |
72 |
100 |
155 |
175 |
4 |
57 |
9 |
1306 |
|
35 |
45 |
80 |
1307 |
|
40 |
50 |
80 |
1208 |
