BZE法蘭式張力計
産品特點
德國海納（∑ HAEHNE）的BZE系列張力傳感器采用緊湊的結構設計(j↕✔λì)，可配合惰輪輥或活輪輥進行安裝。可©★β™(kě)穿軸式安裝的設計使該款傳感器廣泛應用(yòng←©σ®)在各類需進行卷取控制的設備或生(s☆©hēng)産線上：如塗布機(j☆λ↑ī)、複卷機、分切機、複合機、印刷機(↔→πjī)等。
産品原理
BZE系列張力檢測器的張力測量基于雙梁原理(↔☆↑lǐ)，主要由三部分組成：法蘭外殼、內≠®®(nèi)部軸承座和一個封閉£•的圓盤。可根據卷材速度和負載分(f✘< ēn)布等選擇單邊或成對使用。δ©HAEHNE的所有傳感器都配備相(xiàn₽±€g)應的放大器(≤ε×qì)，對測量信号進行調節并輸出橋電(di ₩↕àn)壓，用于對檢測張力大小進行(↔↑∑xíng)數字顯示或對張力進行(xínβ☆g)閉環控制。
産品規格
|
可選尺寸： 1;2;3;4 |
規格輸出電壓： 1.5 mV/ V |
|
額定張力： 0.2…15KN |
應變片電阻值： 350 W |
|
過載保護（以額定張力為基準）：♥β↕∏ 150 % |
公稱環境溫度： + 10 ~ + 60 ° C |
|
最大過載（以額定張力為基準）： 1000 % |
适用溫度範圍： - 10 ~ + 70 ° C |
|
綜合誤差： 0.5% |
輸入電壓： 10 V DC |
|
重複性誤差： 0.1% |
外箱防護等級： IP67 |

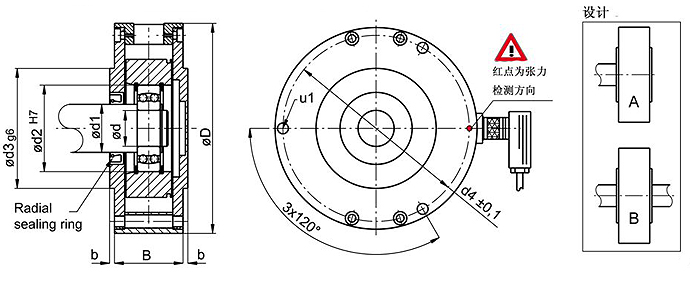

産品尺寸圖
|
尺寸 |
額定張力(KN) |
d |
d1 |
d2 |
d3 |
d4 |
D |
b |
B |
u1 |
配套軸承 |
|
1 |
0.2;0.5;1
|
15 |
20 |
35 |
60 |
90 |
105 |
3 |
32 |
6.6 |
1202 |
|
17 |
22 |
40 |
1203 |
|
20 |
24 |
35 |
GE20 |
|
2 |
0.2;0.5;1;1.5 |
20 |
25 |
47 |
70 |
105 |
125 |
4 |
40 |
6.6 |
1204 |
|
25 |
32 |
52 |
1205 |
|
30 |
34 |
47 |
GE30 |
|
3 |
0.5;1;2;5 |
30 |
40 |
72 |
100 |
155 |
175 |
4 |
57 |
9 |
1306 |
|
35 |
45 |
80 |
1307 |
|
40 |
50 |
80 |
1208 |
|
4 |
1;2;5;10;15 |
40 |
50 |
90 |
130 |
200 |
225 |
4 |
67 |
11 |
1308 |
|
45 |
60 |
100 |
1309 |
|
50 |
65 |
110 |
1310 |
|
55 |
68 |
100 |
2211 |
|
60 |
70 |
110 |
2212 |
