內孔多輥滾光刀✔£

技術資料

內孔多輥滾光刀($₹✔dāo)（閃電俠內孔滾光刀(dāo>∑)）

型号（滾光刀系列）

直徑範圍mm

調節範圍mm

加工長度mm

X 值mm

主軸轉速S

進給速度F

工件餘量mm

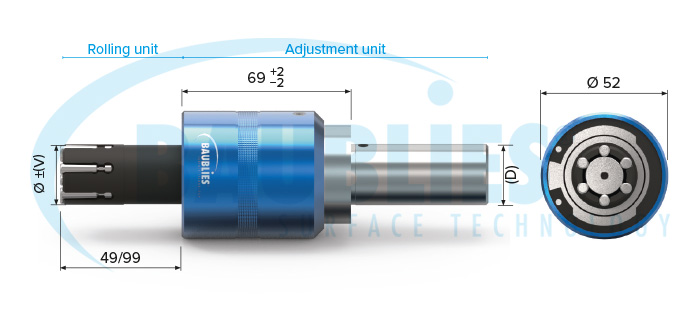

IRG-1-D迷你內徑滾光刀

4.0 - 4.9

-0.05~ +0.1

40

3

2476~ 2358

0.14~ 0.32

0.01

IRG-2-D通孔內徑滾光刀

4.9 ~20.8

-0.1~ +0.3

49/99

4/5/6

2345~ 1311

0.17~ 0.7

0.02

IRG-2-S內孔多輥滾光刀

4.9~20.8

-0.1~ +0.2

29/49/99

0.5/0.7

2345~ 1311

0.17~ 0.7

0.02

IRG-2-Sp內孔多輥滾光刀(dā‍φπo)

30.9~52.8

-0.1~ +0.4

99~600

0.7/1.0

990~ 675

0.56~ 1.34

0.03

IRG-3-S內孔多輥滾光刀

20.9~33.8

-0.1~ +0.4

49/99

0.7/1.0

1273~ 948

0.41~ 1.12

0.03

IRG-4-S內孔多輥滾光刀

33.9~52.8

-0.2~ +0.5

49/99

1.0/1.3

928~ 667

0.61~ 1.62

0.03

IRG-4-S-53內孔多輥滾光刀

52.9~64.8

-0.2~ +0.5

125

1.3

666~ 566

0.89~ 1.92

0.03

IRG-5-S內孔多輥滾光刀

64.9~100.8

-0.1~ +0.5

125

1.3

564~ 391

1.0~ 2.8

0.03

IRG-6-S內孔多輥滾光刀(dāαΩo)

100.9~200.8

-0.2~ +0.6

190

1.3

388~ 208

1.6~ 5.3

0.04

IRG-7-S內孔多輥滾光≈≤刀

200.9~400.8

-0.2~ +0.6

280

1.3

207~ 108

3.1~ 10

0.04

可選工具設備

VDI或HSK刀柄等

标準刀柄為圓柄（可選擇✘ ↔<有無扁位）或莫氏錐柄

不同滾壓深度

不同輥針數量

定制輥針

內冷

使用參數（請注意，此信息僅供參考）

刀具的旋轉方向

正轉（M3）

潤滑

乳化液或油；經過濾的潤滑↔♥劑(< 40 µm)可提高表面質量和滾光刀(dāoγ✔≈<)具壽命

工件前處理

表面粗糙度達到Rz 15 µm以下，公差IT8以上

工件的最大(d→↑€¥à)硬度

HRC45
